    无中继海底光缆 (BYUOC-1 LW)

    无中继海缆通信系统不包含中继器，但在线路中可能会存在无源放大器。适用于近海中、短距离通信系统。
    产品特点
    • 执行标准： GB∕T 18480、GJB 4489、IEC 60794、ITU-T G.976
    • 使用范围：敷设于海洋、江河，大陆与岛屿、岛屿与岛屿、海上作业设备间的通信及数据信息传输，具有传输容量大、损耗低等特点。适用于近海中、短距离通信系统，100Gb/s单跨距可超500km。
    • 温度范围：运行温度 -10℃～+40℃；施工温度 -15℃～+45℃；存储温度 -30℃～+60℃
    • 正常使用寿命：不低于25年
    • 最大敷设水深：8000米
    产品型号

    型号

    		 名称 适用条件

    BYUOC-1 LW

    无中继轻型海底光缆

    光缆适用于在敷设、回收、运行时不需要特殊保护的深海区域

     注：BY-公司代号； UOC-无中继光缆； 1—系列编号； LW—轻型

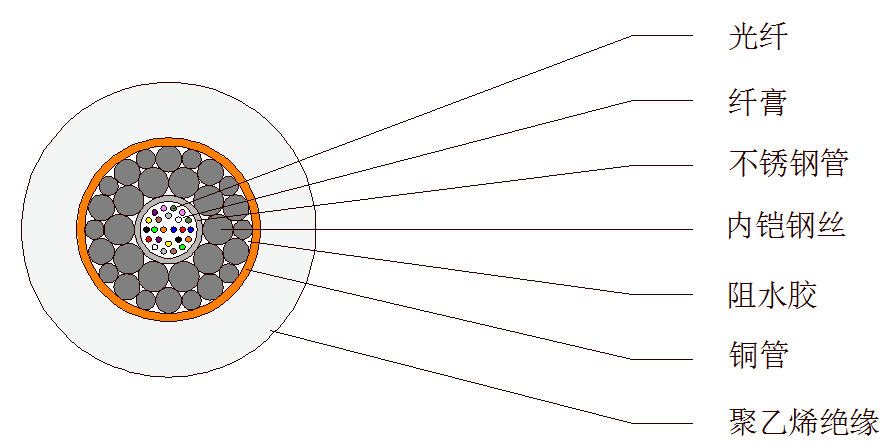

    产品结构图









    光纤主要类型

    ITU代号

    		 国内代号 光纤名称 光纤特性

    G.652.D

    B1.3

    波长段扩展的非色散位移单模光纤

    		 根据用户具体需求设计和选择

    G.654

    B1.2

    截止波长位移单模光纤

    G.655

    B4

    非零色散位移单模光纤
    光缆主要参数
    型号

    标称

    外径

    mm

    标称重量

    kg/m

    光缆

    断裂

    拉伸

    负荷

    CBL

    KN

    标称

    短暂

    拉伸

    负荷

    NTTS

    KN

    标称

    工作

    拉伸

    负荷

    NOTS

    KN

    标称

    永久

    拉伸

    负荷

    NPTS

    KN

    无张

    力最

    小弯

    曲半

    径

    m

    冲

    击

    J

    压

    扁

    KN/100mm

    4℃

    导体

    电阻

    Ω/km

    绝缘

    电阻

    GΩ·km

    空

    气

    中

    海

    水

    中

    BYUOC-1 LW

    13.0

    0.42

    0.28

    65

    50

    30

    20

    1

    60

    15

    ≤1.5

    ≥10

    注：1）光纤芯数最大为32芯，超出32芯时需重新设计；

          2）定制产品的技术参数以定制产品的技术规格书为准。

    光缆主要试验项目
    试验项目 试验方法

    光学性能

    参考：GB/T 15972

    拉伸性能、压扁、冲击、反复弯曲、

    温度循环、渗水、耐静水压

    参考：IEC 60794-1、GB/T 7424.2

    导体电阻、绝缘电阻、耐电压

    参考：GB/T 3048
